SWING DOOR

ユニフローのスイングドア

現場の生産性を高める機能と耐久性

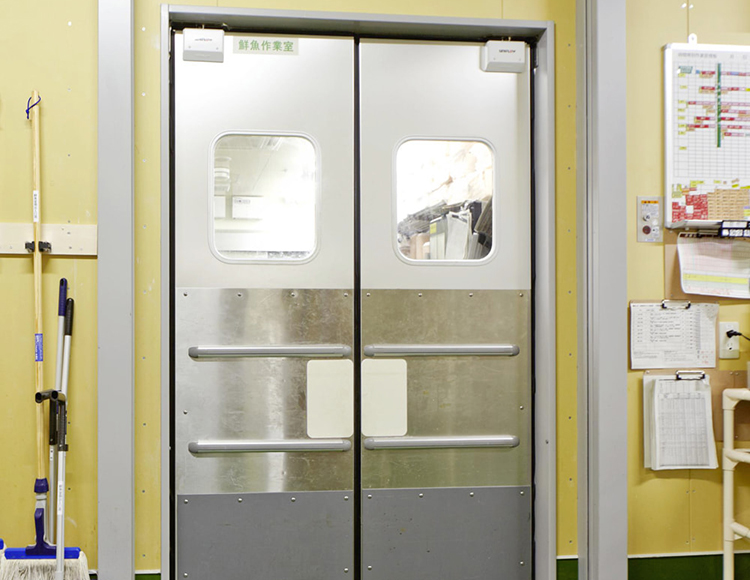

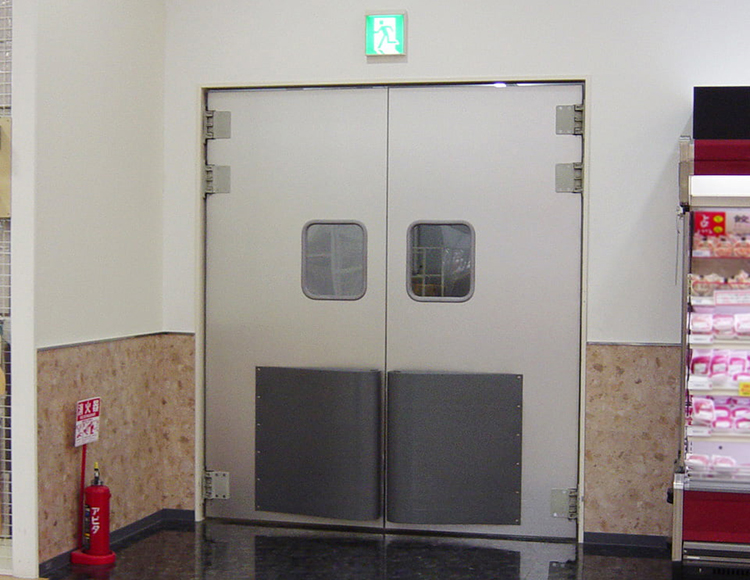

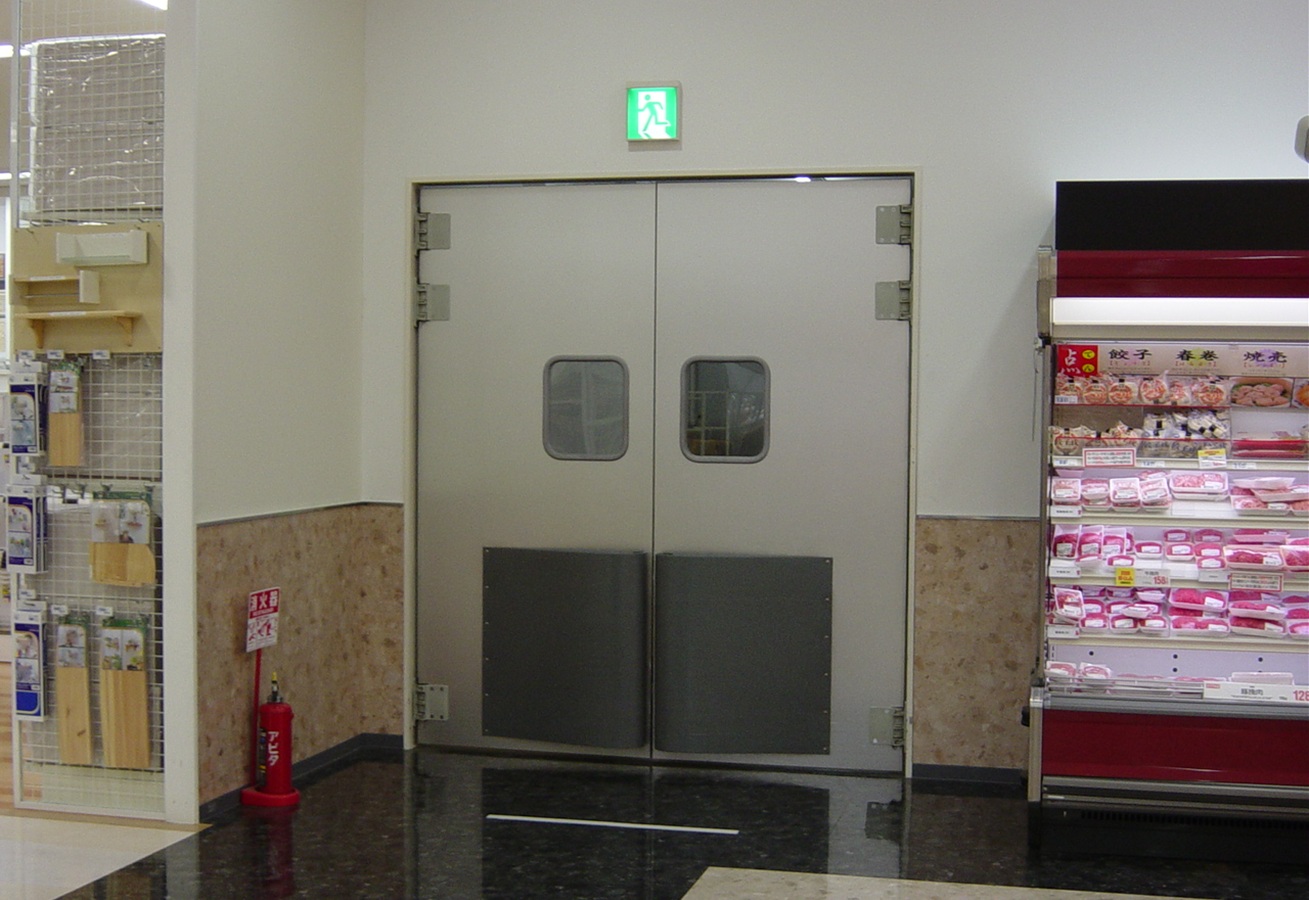

SCP-5 拡大窓、スプリングバンパー

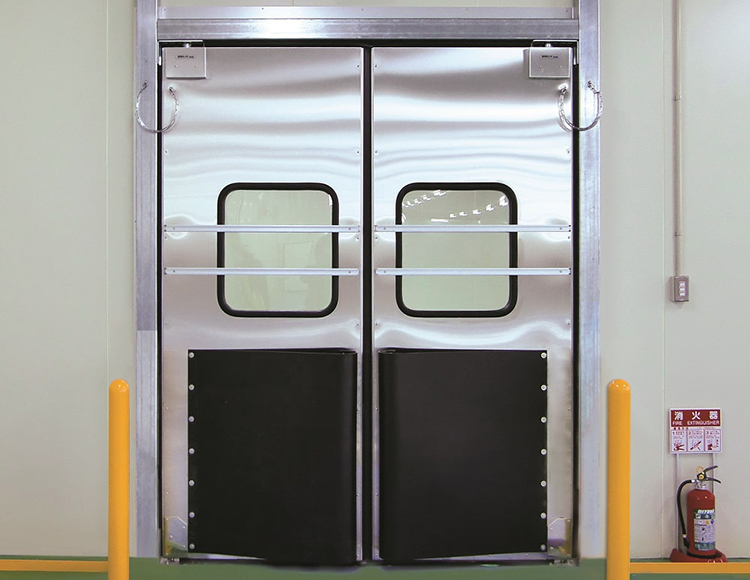

LWP-3 二重窓、D型バンパー

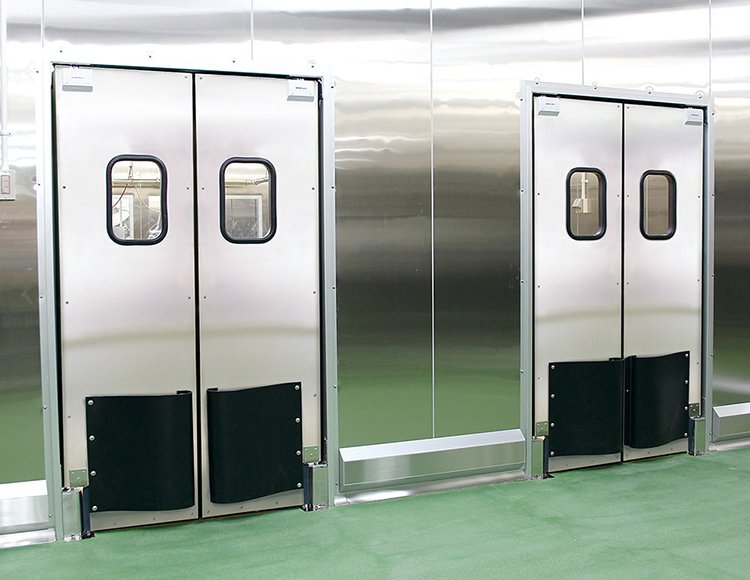

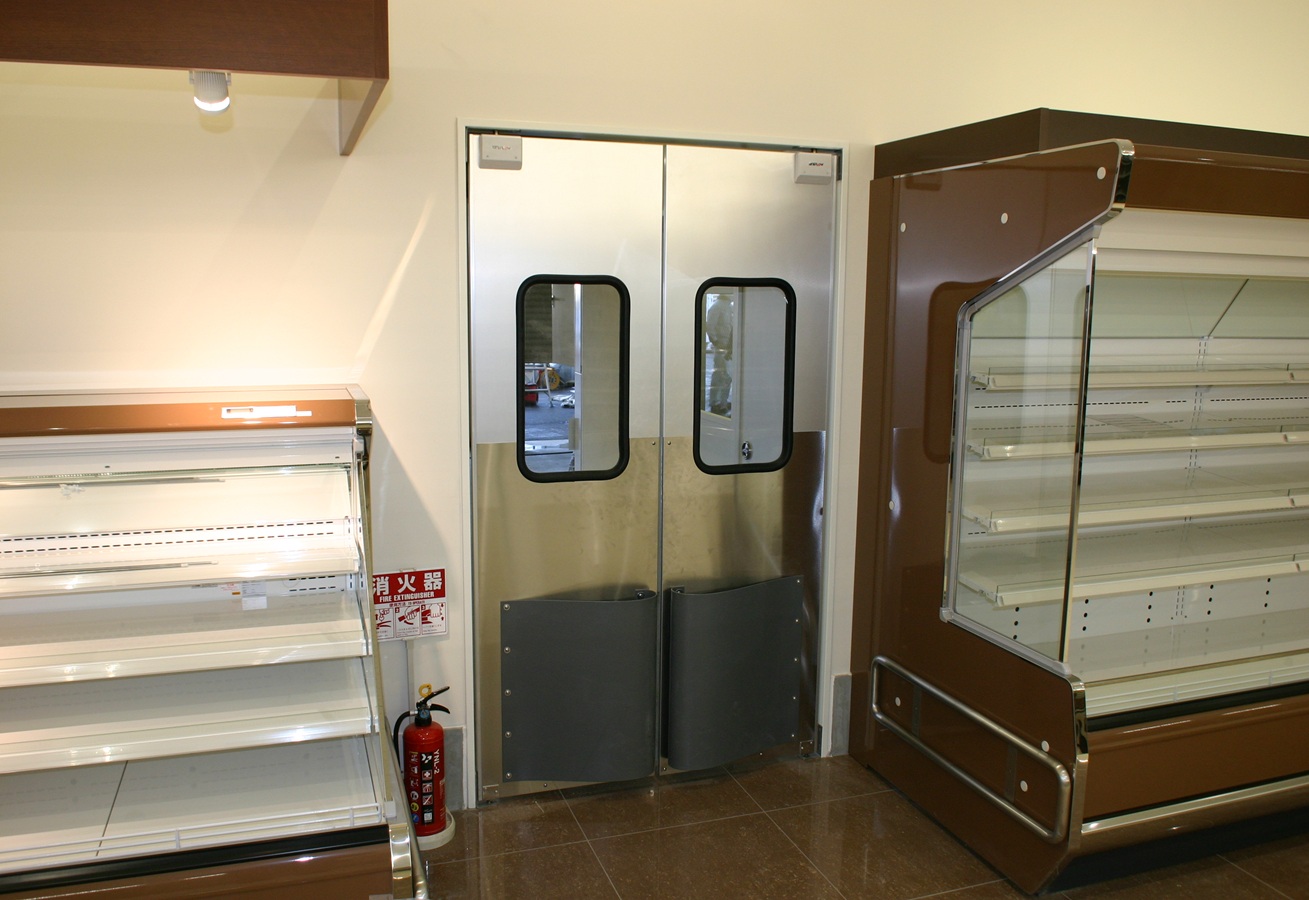

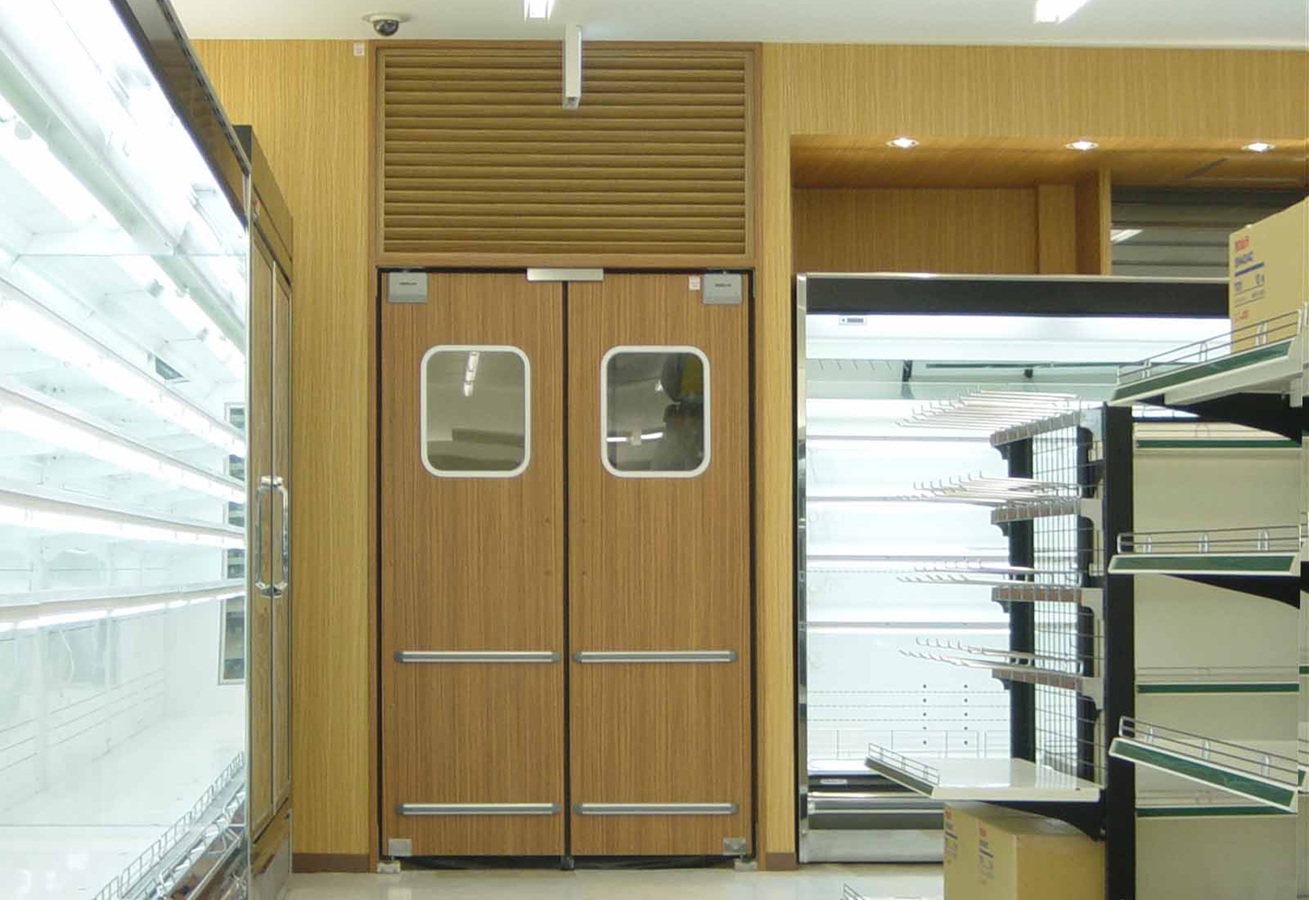

SCG-3 化粧シート、D型バンパー、L型ストッパー

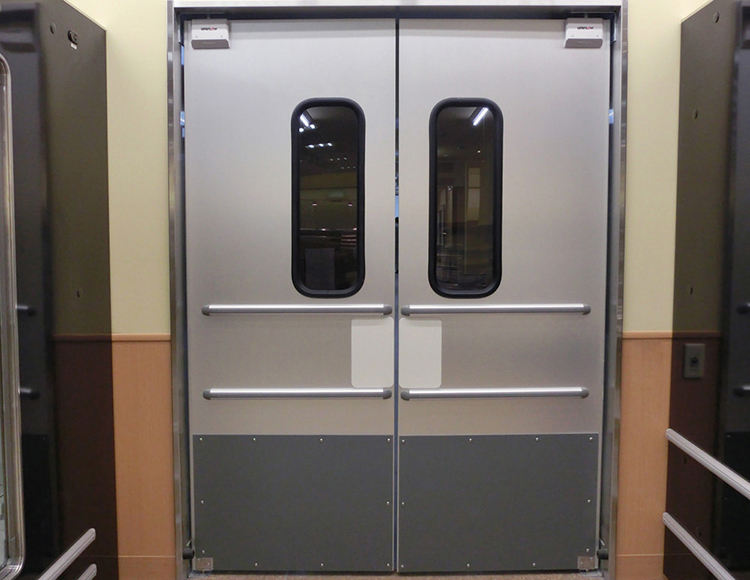

AL-3V Vヒンジ、スプリングバンパー

軽いタッチで開き、通過後は扉の自重でゆっくりと自閉します。 荷物で両手が塞がっていても通行が容易で、 作業の流れを止めません。

耐久性が高く、ほぼメンテナンス無しで長期間使用できます。 環境にやさしく、持続可能な社会の実現に貢献します。

ユニフローのスイングドアは、日本全国の商業施設、飲食店、工場・ 物流倉庫などの入口で、幅広く採用されています。


1mm単位のサイズで製作する受注生産品です。標準外のサイズ、仕様にもご対応しますのでご相談ください。
(都度見積品につき、定価設定はありません)

スイングドア 製品一覧

汎用タイプ SCP-5/SCP-3

汎用タイプ

SCP-5/SCP-3

幅広い用途に使える万能型。スイングドアを代表する定番モデル
軽量タイプ LWP-3

軽量タイプ

LWP-3

コンビニ・飲食店御用達。アルミ一枚板で成形した軽量タイプ
気密タイプ SCG-1/SCG-3

気密タイプ

SCG-1/SCG-3

省エネ、気密効果を高めるガスケットタイプ
断熱タイプ FCG-3

断熱タイプ

FCG-3

高い断熱性で食品作業室や蘇生庫に最適
アルミタイプ AL-3

アルミタイプ

AL-3

全面アルミモデル。ビスレス仕上げで化粧シート貼りに最適

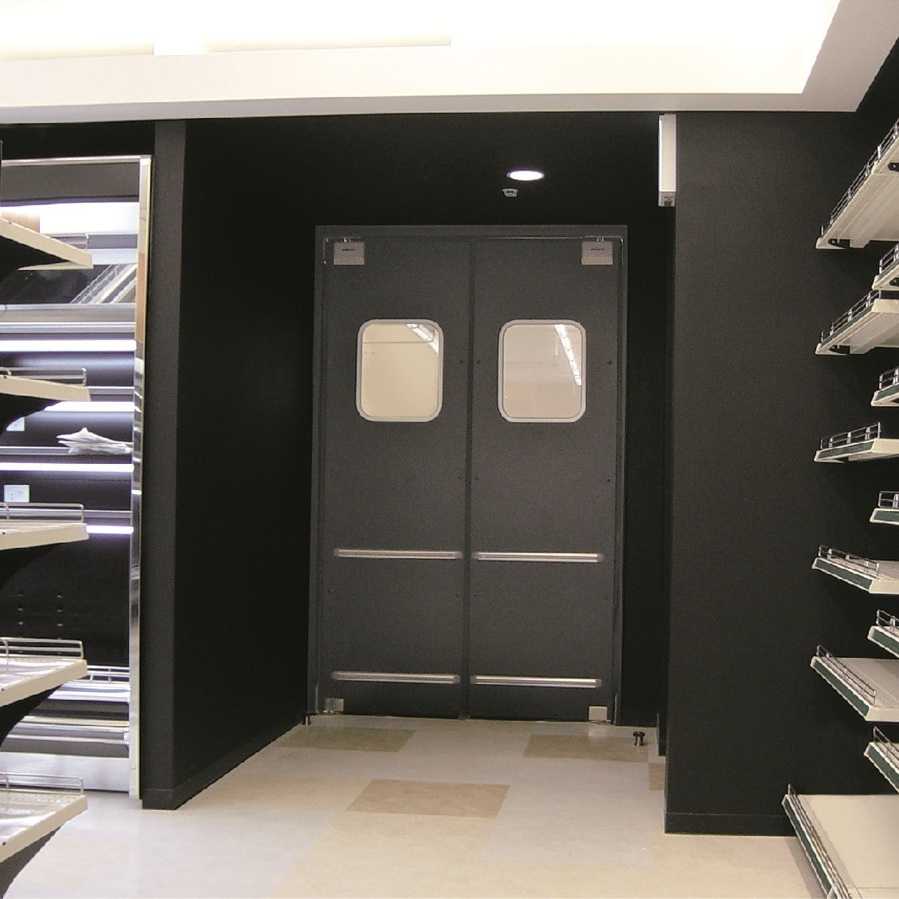

スマートスイング SMT

スマートスイング

SMT

機能と意匠性が融合した新コンセプトのスイングドア
エコスイング SCPR-3/SCGR-3

エコスイング

SCPR-3/SCGR-3

水で洗うことができる新世代のスイングドア

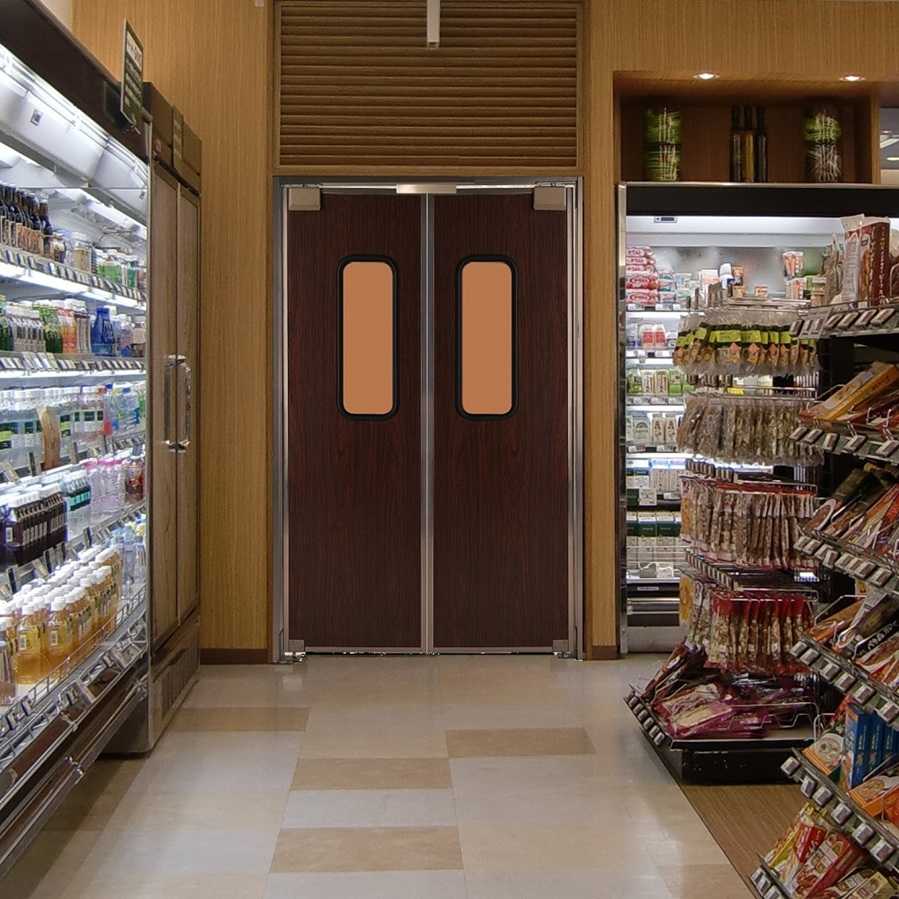

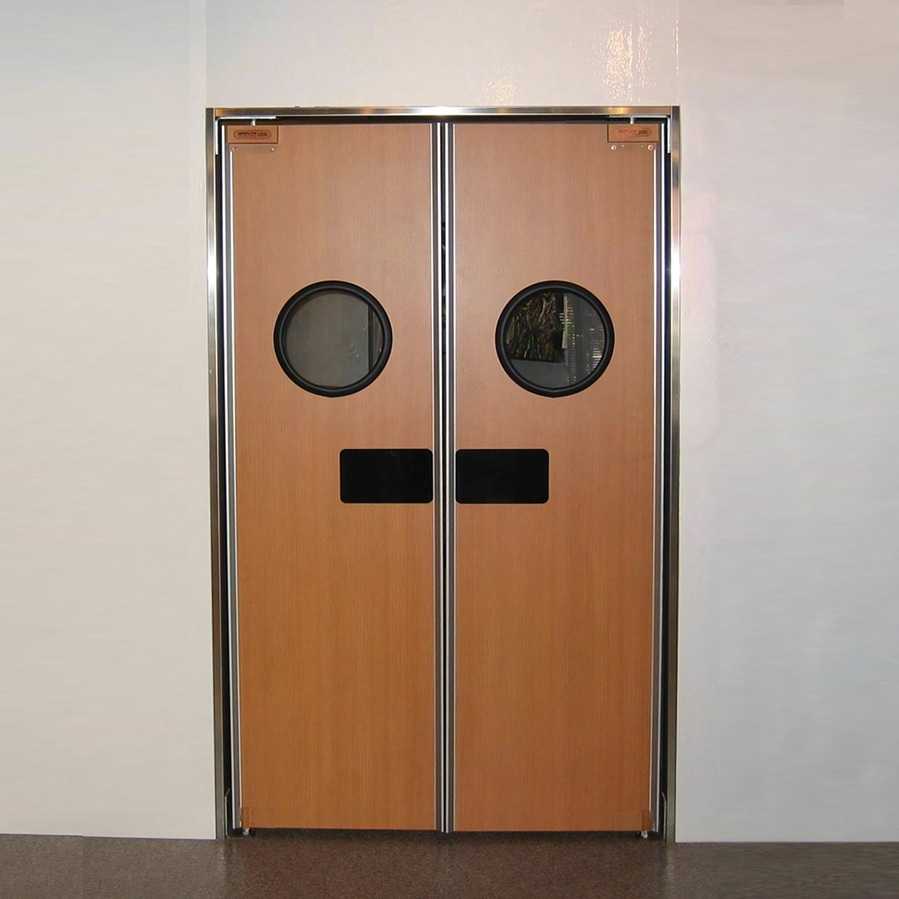

意匠面材タイプ ED-3/FR-3/VP-3/PP-3

意匠面材タイプ

ED-3/FR-3/VP-3/PP-3

デザイン性が豊かな4モデル。店舗内のイメージアップに
耐風圧タイプ Vヒンジ

耐風圧タイプ

Vヒンジ

風や空調に負けない耐風圧仕様

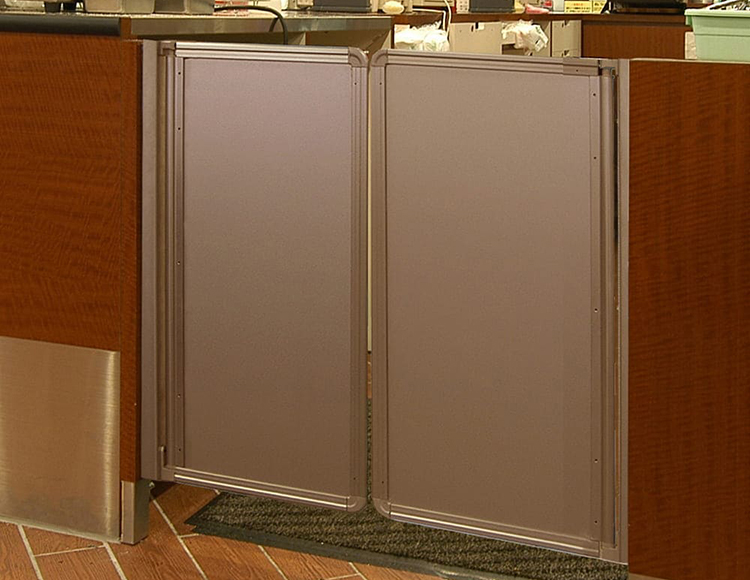

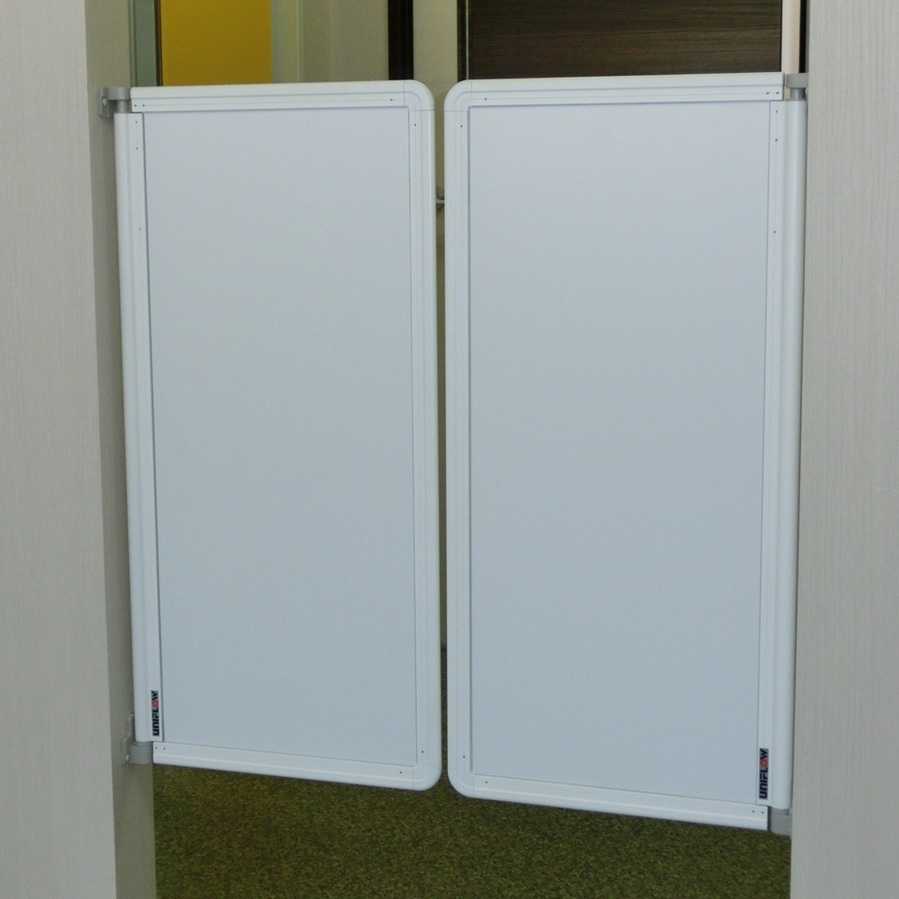

ミニスイングドア MP/MA/ML

ミニスイングドア

MP/MA/ML

軽量で開けやすい、リーズナブルなカウンタードア
スーパースイングドア SN-1

スーパースイングドア

SN-1

最大3m×3m。
フォークリフト対応の大開口・高耐久仕様


特長

快適な作業性

スイングドアは、歩行者が軽く押す、または引くことで開閉します。扉はゆっくりと静かに自閉するため、開け閉めに立ち止まる必要がなく作業の効率を高めます。

優れた機能性

上下の金具の軸心の「ずれ」によって扉がせり上がって開き、扉自体の重さで閉まるように設計されています。
表面材変更(ステンレス、アルミ、カラー鋼板)、芯材変更、ガスケットの有無などにより、様々な使用条件に対応することができます。
(→開閉動作の動画はこちら)

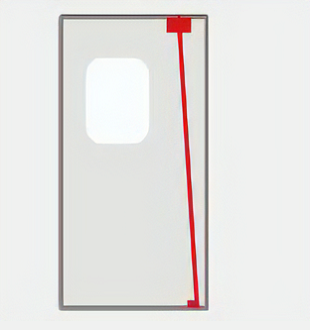

閉

金具の軸心を上下でずらしている

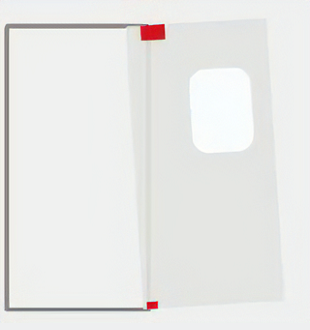

開

扉がせりあがって開き、重心の関係で扉が戻ろうとする

多彩なデザイン

スマートな意匠やバリエーション豊富な化粧シートによって、空間のイメージに合わせたコーディネートが可能です。

長く使える耐久性

耐久性に優れ、設置後はほぼメンテナンスフリー。扉を水洗いできる製品もあり、長く使い続けるというサスティナブルな社会の実現に貢献します。

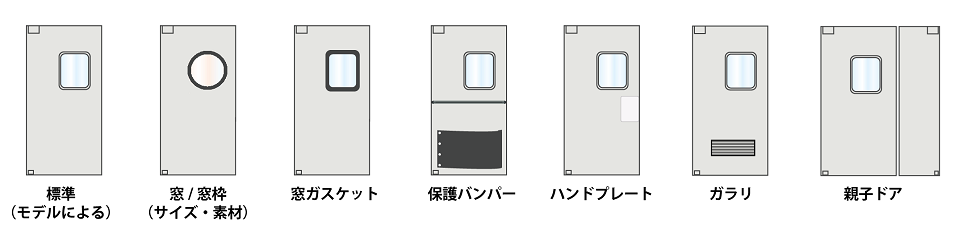

オプション

シーンに合わせてカスタマイズ

窓やドアを保護するバンパー、ハンドプレートなど、使用シーンに最適なタイプと組み合わせを提案します。

シーンに合わせてカスタマイズ

窓形状

標準規格外の様々な形状の窓ができます。

丸窓

長窓

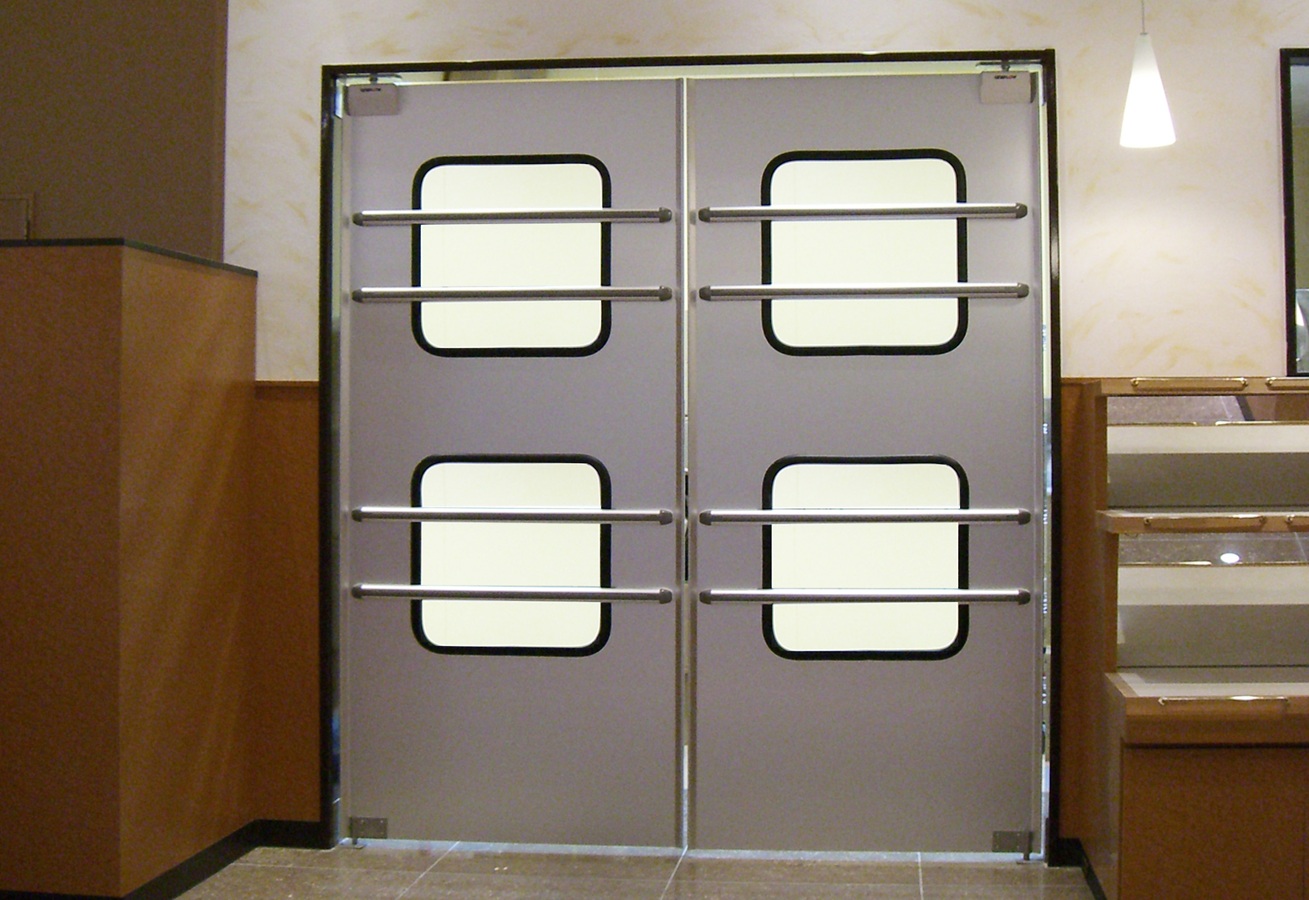

二段窓




窓材及び窓ガスケット

お好みに合わせて窓材・窓ガスケットが変更できます。
・カスミ窓
・アクリル窓(ブラウン、透明、ハーフミラー)
・網入りガラス(LWPには取付不可)
・窓ガスケット(黒、グレー、アイボリー)

カスミ窓

アクリル窓

網入りガラス

ハーフミラー

窓ガスケット

バンパー

ドアの保護用に、台車などがぶつかる位置に取り付けます。
・バンパーストリップ(H・C・D型)
・スプリングバンパー(ブラック、グレー、ライトグレー)
・樹脂ベースプレート(ブラック、ライトグレー)/ステンレスベースプレート
※樹脂ベースプレートは、長時間直接日光が当たると変形する場合があります。

バンパーストリップH型

バンパーストリップC型

バンパーストリップD型

スプリングバンパー

樹脂ベースプレート

ステンレスベースプレート






ハンドプレート

ドアの押し板としてアクリル製のカラープレートがあります(横/縦貼り対応)。
黒…150 X 250mm
白・グレー…150×250mm/180×300mm

グレー




ワンウェイストッパー

ドアを一方通行(1WAY)にできます。ワンアクションでON・OFFが設定可能。既存のドアにも簡単に取り付けられます。

戸側金具

枠側金具





その他

・ジャムガード…ドア下部に重量物が頻繁にぶつかる場合のブラケット保護用に
・ダブルダッチ…上下二段の扉で、必要な開閉だけが出来ます
・鍵(面付錠)…丸棒落しと合わせて取り付けて下さい
・化粧シート(フィルム)…ドアの表面に、いろいろなカラーやデザインのシートを貼ることができます

ジャムガード

ジャムガード

ダブルダッチ

鍵(面付錠)

化粧シート

ガラリ



スイングドアの耐久性について

ユニフローのスイングドアは、JIS A 4702(ドアセット)に基づき耐久試験を実施しています。
特に開閉繰り返し試験(JIS A 1530)においては、JIS A 4702が規定する開閉耐久(10万回)の5倍、50万回を性能基準としています。
なお、耐久試験方法は以下を基に実施しています。

JIS A 1530 建具の開閉繰り返し試験方法
JIS A 1518 ドアセットの砂袋による耐衝撃性試験方法
JIS A 1523 ドアセットのねじり強さ試験方法

ウイルス感染症対策にも有効

手で触らずに通行できるスイングドアは接触感染のリスクを低減し、ウイルス感染症対策にも有効です。
様々な開け方を動画でご紹介しています。

〈関連リンク〉

定期点検サービスのご案内

製品をより長く安心してご利用いただくため、定期的な訪問点検や修繕計画のご提案を行っています。


生産終了品について

生産終了後10年を超えた製品は、修理・部材購入のご要望にお応えできない場合があります。あらかじめご了承ください。
生産終了品についてはPDFをご確認ください。


カタログを見る・請求する

製品カタログをPDFで閲覧・保存することができます。 カタログ冊子の配送も承ります(配送には会員登録が必要です)。
