【NEW】スムーザー 大型
RX-4

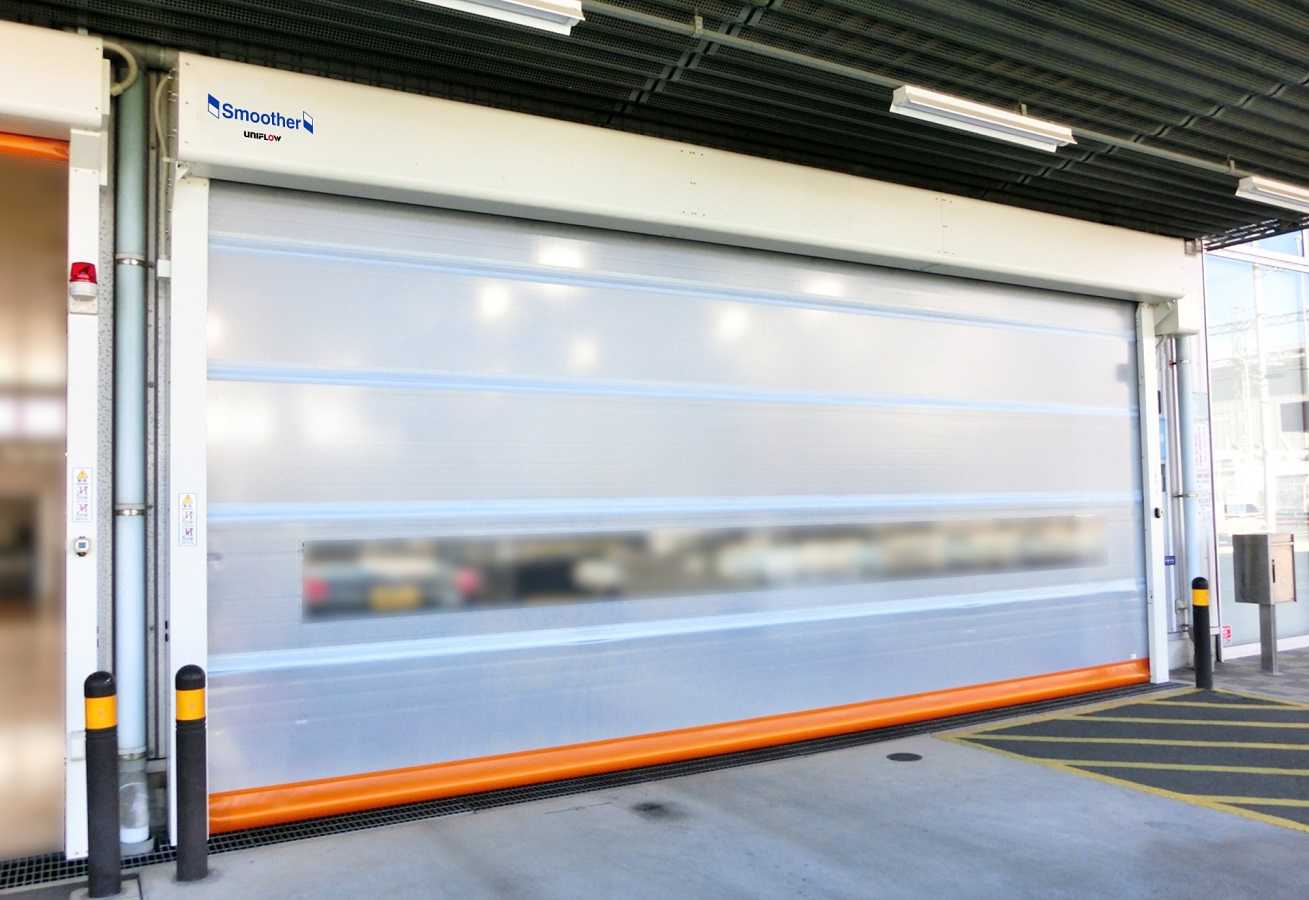

スムーザー(パイプ式) 大型 RX-4

概要

有効開口幅(mm)

W 6000 ~ 10000

有効開口高(mm)

H 2000 ~ 6000

制御盤場所

外付け

使用部材

ボックス:カラー鋼板

レール:カラー鋼板

ロータパイプ:アルミ合金

シート:ポリエステル糸入りビニールシート

中間パイプ:φ48.6端部ローラー付き

下段パイプ:φ48.6端部ローラー付き

作動方式

駆動部:インダクションモータ1.5KW

開閉速度(最高速度):[上昇時]0.6m/s(6m<W≦8m)、0.5m/s(8m<W≦10m)
[下降時]0.5m/s

上下限設定方式:エンコーダ制御およびティーチング制御

インバータ制御:スロースタート/スローストップ制御

センサ

安全センサ 光電管センサ(投受光型・2光軸)

電源

3相AC200V±10%(50Hz/60Hz)7A

周囲温度

本体-10~40℃、制御盤5~40℃

周囲湿度

20~85%凍結、結露なき事

環境条件

有害ガス、粉塵、結露、凍結なき事

製品保証

1年又は10万回動作とする(どちらか先に経過した時点)



おすすめ用途
 屋内外兼用

物流施設、食品工場、化学薬品工場、自動車整備場


エコマーク認定情報
エコマーク認定品
類型名 :建築製品(内装工事関係用資材)Version2.18
類型番号:123
分類  :D-5 高速シートシャッター
認定番号:第10123020号

特長

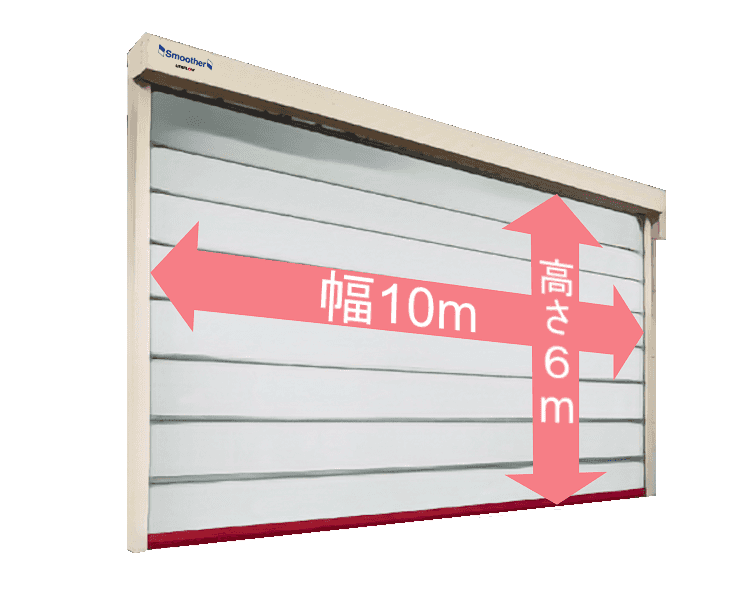

最大幅10m×高さ6m、業界最大級のワイドタイプ

●業界最大級のスーパーワイドタイプ

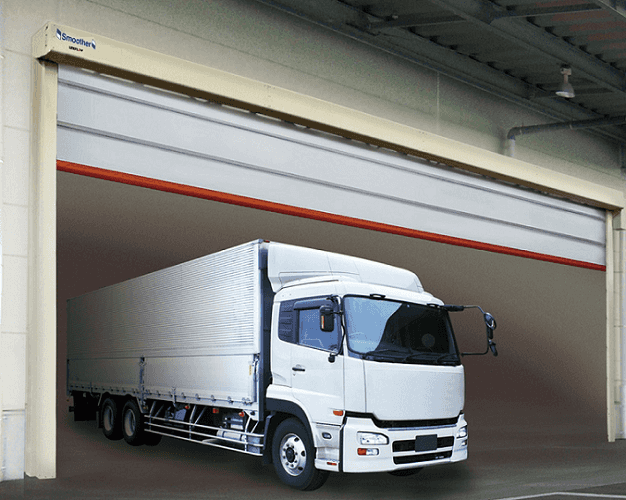

大型作業車もスムーズに通行できる 最大有効開口 幅10m×高さ6mに対応。超大型ながら、光電管センサを標準で2光軸装備(レール部内蔵)。安全性にも配慮しています。

●強風下でも安定した開閉

シート両端部のローラーにより動作時の効率が改善、強風下でも安定してスムーズに開閉します。
※有効開口W6000mmの場合

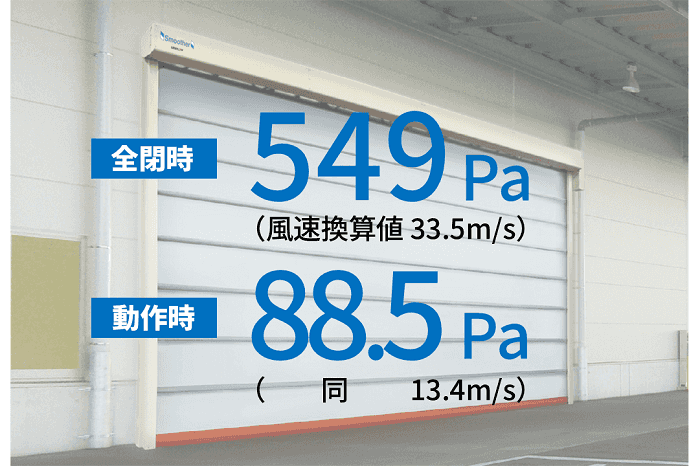

耐風圧性能

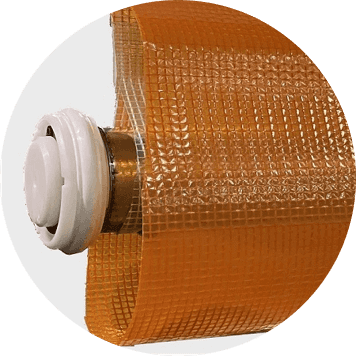

端部ローラー

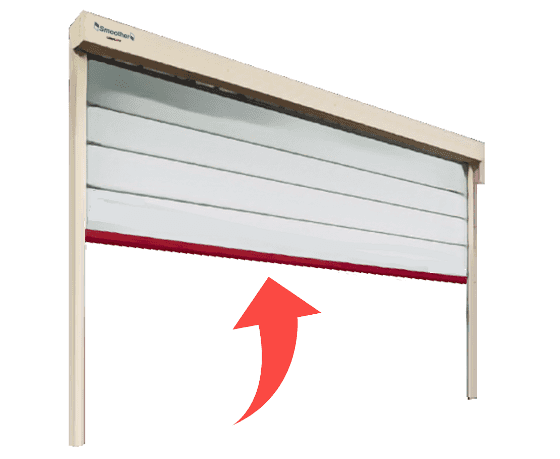

●高速開閉

鋼製シャッターの10~15倍の速度で開閉することで、空調効率を高めて外部からの虫やホコリの侵入も防ぎ、作業効率の改善にもつながります。
スムーザー RX-4

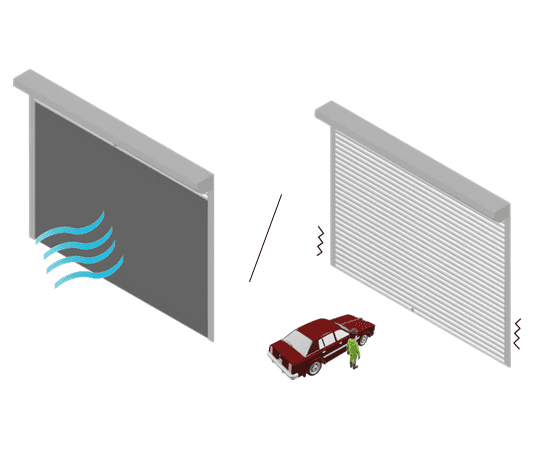

鋼製シャッター:空調ロスや室内環境の悪化、待機時間等の問題が

●制御基板のバージョンアップによる新機能追加

・安全センサのキャンセル位置の設定範囲拡大
・動作速度設定の多段階化
 (上昇・下降速度8段階、減速時間4段階)
・入出力コネクタの新規追加 など
※誤作動防止のため、安全センサのキャンセル位置は必ず取付位置から+100以上に設定してください

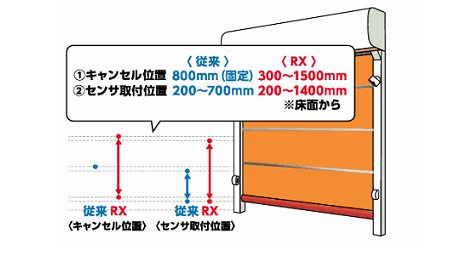

安全センサのキャンセル位置の設定範囲 安全センサのキャンセル位置の設定範囲

●カウントダウン表示器(オプション)

シート下降開始までの時間をカウントダウン表示することで、無理な駆け込みによる事故を防ぎます。

■カウントダウン表示モード
下降前の秒数表示のほか、上昇・下降中等の状態表示が可能です。
[秒数表示] 1~9秒
[状態表示] 上限停止、動作可能、上昇・下降中
[ その他  ] 途中停止、動作制限中、非常口表示等

■シグナル表示モード
回転表示灯の代替としても使用が可能です。

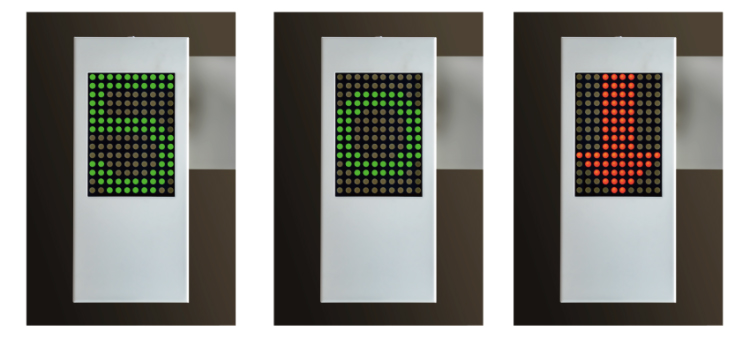

カウントダウン表示器 表示例
