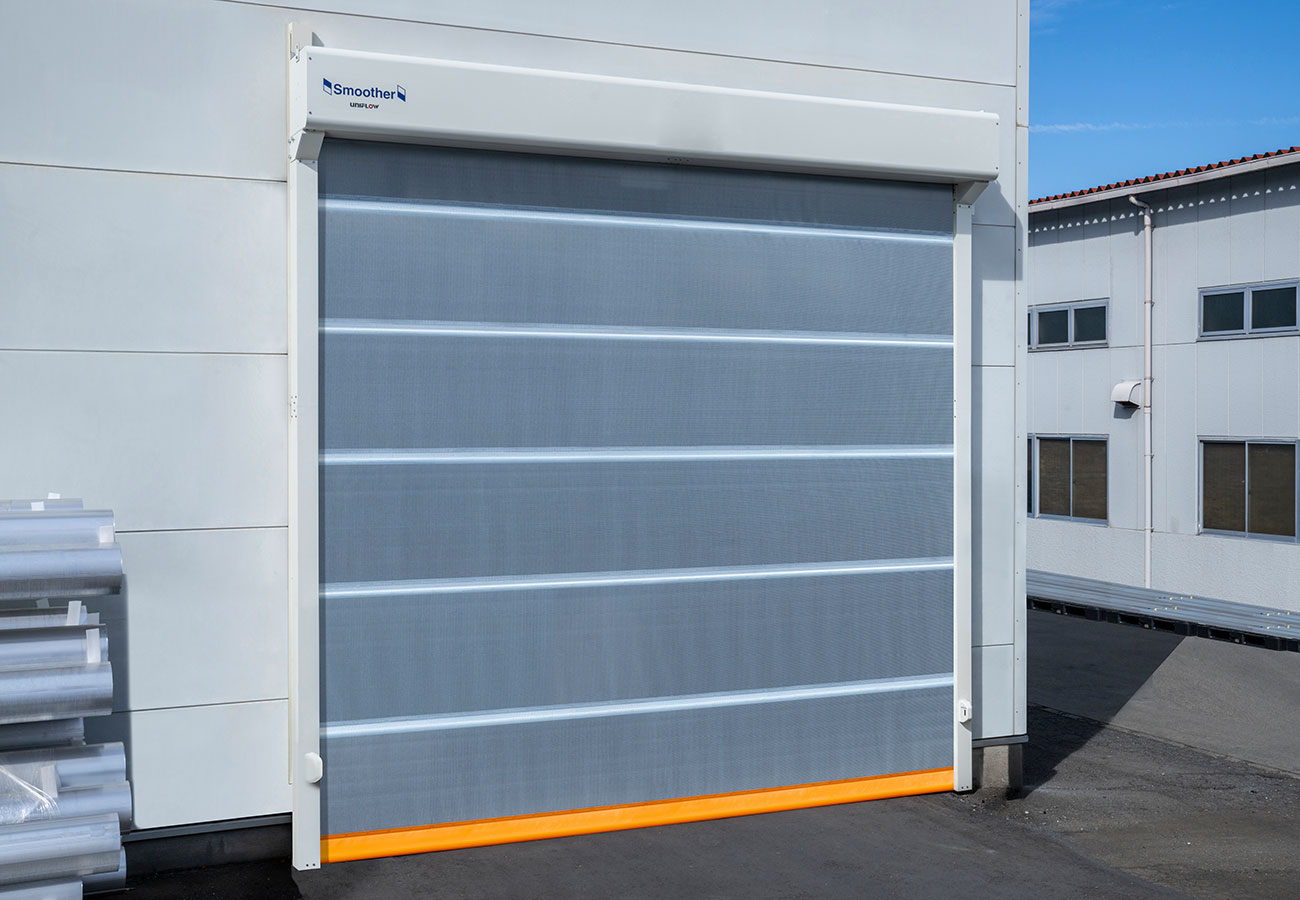

スムーザー 中型
RX-2/RX-3
概要
- 有効開口幅（mm）
-
W 800 ～ 4500(RX-2)
W 4501 ～ 6000(RX-3)
- 有効開口高（mm）
-
H 1000 ～ 5000(共通)
- 制御盤場所
-
外付け
- 使用部材
-
ボックス：カラー鋼板
レール：カラー鋼板
ロータパイプ：アルミ合金
シート：ポリエステル糸入りビニールシート
中間パイプ：Φ38.1端部ローラー付き
下段パイプ端部ローラー付き：Φ38.1
- 作動方式
-
駆動部：インダクションモータ750W
開閉速度（最高速度）：[上昇時]1.2m/s（RX-2）、0.8m/s（RX-3）
[下降時]0.6m/s（RX-2/RX-3）上下限設定方式：エンコーダ制御およびティーチング制御
インバータ制御：スロースタート／スローストップ制御
- センサ
-
安全センサ 光電管センサ（投受光型・2光軸）
- 電源
-
3相AC200V±10％（50Hz/60Hz）6A
単相AC200V±10％（オプション）
- 周囲温度
-
本体-10～40℃、制御盤5～40℃
- 周囲湿度
-
20～85％凍結、結露なき事
- 環境条件
-
有害ガス、粉塵、結露、凍結なき事
- 製品保証
-
1年又は10万回動作とする（どちらか先に経過した時点）
おすすめ用途
屋内外兼用
食品工場、物流施設、化学薬品工場、店舗のバックヤード
エコマーク認定情報
類型番号：123
分類 ：D-5 高速シートシャッター
認定番号：第10123020号
特長
機能性、耐風性アップ！RXシリーズ新登場

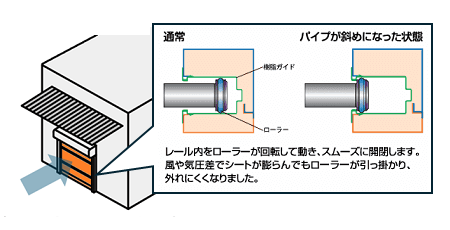

●優れた耐風性能
シート両端部のローラーが風や気圧差によるシートの離脱を防ぐ新しい構造です。耐風圧強度がより向上し、強風下でもスムーズに開閉します。
●制御盤のバージョンアップによる新機能追加

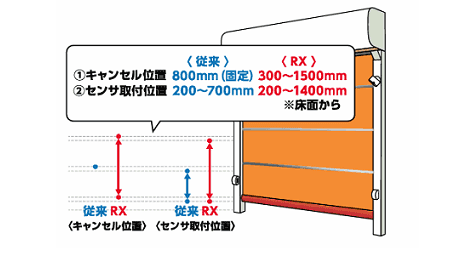

・安全センサのキャンセル位置の設定範囲拡大
・動作速度設定の多段階化
（上昇・下降速度9段階、減速時間5段階）
・入出力コネクタの新規追加 など
※誤作動防止のため、安全センサのキャンセル位置は必ず取付位置から＋100以上に設定してください

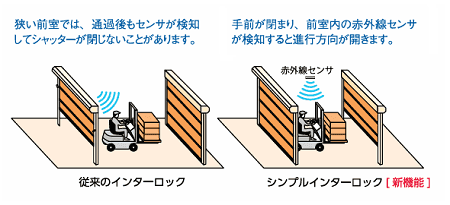

●シンプルインターロック（オプション）
前室内の1台のセンサを共有して双方のシートシャッターを制御するシンプルインターロックに対応しました。センサの感知範囲に対して前室が狭い場合に効果的です。
また、インターロック運転の有効／解除を切り替えるスイッチを設置できるようになりました。

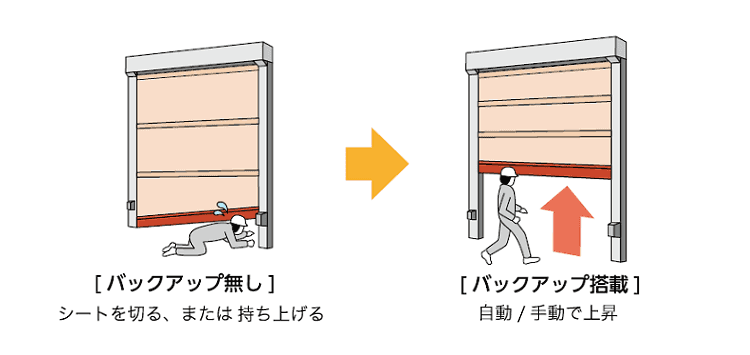

●バックアップ電源（オプション）
シート下降開始までの時間をカウントダウン表示することで、無理な駆け込みによる事故を防ぎます。
（バッテリーは消耗品です。電池寿命の目安である3年ごとに交換が必要です）
※当社の「バックアップ電源」とは、消防用設備等の非常電源として認定を受けたものではありません。また、シートシャッター単独で避難用の開口とすることは認められていません。
●カウントダウン表示器（オプション）
シート下降開始までの時間をカウントダウン表示することで、無理な駆け込みによる事故を防ぎます。
関連製品
ジェッター 中型 JT-2T
中型サイズ（最大4.5m）のパイプレスタイプ。万が一衝突した場合も柔軟なシートがダメージを軽減。外れたシートの復旧も容易です。
設計範囲（最大）：W4500×H4500

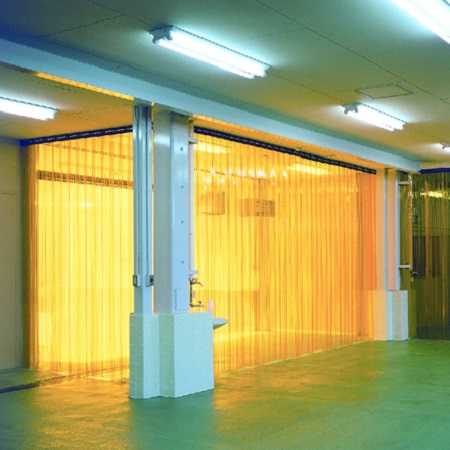

スリットカーテン
