スムーザー 小型
RB-1/RB-1Ta
概要
- 有効開口幅（mm）
-
W 800 ～ 3000(RB-1)
W 1000 ～ 3000(RB-1Ta)
- 有効開口高（mm）
-
H 900 ～ 3000(RB-1)
H 1000 ～ 3000(RB-1Ta)
- 制御盤場所
-
RB-1：ボックス内蔵、RB-1Ta：外付け
- 使用部材
-
ボックス：カラー鋼板
レール：カラー鋼板
ロータパイプ：アルミ合金
シート：ポリエステル糸入りビニールシート
中間パイプ：φ19.1（RB-1）、φ25.4（RB-1Ta）

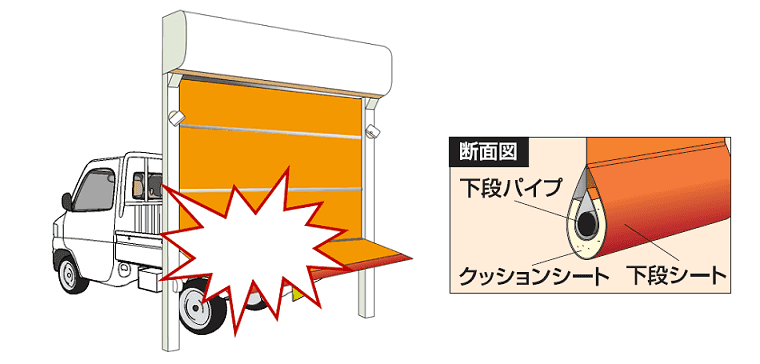

下段パイプ：φ25.4（RB-1）、φ38.1（RB-1Ta）
- 作動方式
-
駆動部：インダクションモータ400W
開閉速度（最高速度）：[上昇時]1.4m/s、[下降時]1.0m/s
上下限設定方式：エンコーダ制御およびティーチング制御
インバータ制御：スロースタート／スローストップ制御
- センサ
-
安全センサ 光電管センサ（投受光型）
- 電源
-
単相AC200V（50Hz/60Hz）6A
- 周囲温度
-
5～40℃
- 周囲湿度
-
20～85％凍結、結露なき事
- 環境条件
-
有害ガス、粉塵、結露、凍結なき事
- 製品保証
-
1年又は10万回動作とする（どちらか先に経過した時点）
おすすめ用途
RB-1（屋内向け）
食品工場、物流施設、店舗のバックヤード
おすすめ用途
RB-1Ta（屋内外兼用）
食品工場、物流施設、化学薬品工場、店舗のバックヤード
特徴
コンパクトで開口を広く取れる室内小開口専用モデル
●コンパクト設計｜有効開口を最大化
コンパクトなシャッターボックスで、有効開口をより広く確保できます。制御盤をシャッターボックスに内蔵し（RB-1）、さらに設置スペースを節約できます。
●高気密性能（オプション）
JIS等級「A-3」相当の気密性能です。熱損失を低減し、虫やホコリの侵入も防ぎます。パイプ式のため風や気圧差に強くシートが膨らみにくい構造です。
●水切り仕様（オプション） *特許取得
上昇時にシート下端から垂れるしずく量を従来比1/10に低減。水を使う環境において清潔を保ちます。
●バックアップ電源（オプション）
停電時にシートを動かして通路を確保できます。内部に取り残される危険を回避します。
（バッテリーは消耗品です。電池寿命の目安である3年ごとに交換が必要です）
[停電時の開閉は4タイプから選択]
(1)ボタン操作による開閉。動作2回目は復旧まで全開保持
(2)ボタン操作＋外部信号で自動全開（手動開閉は2回、外部信号は1回まで）
(3)停電による機能停止を感知して自動全開。その後復旧まで全開保持
(4)自動＋外部信号で自動全開
<バックアップ電源部>
停電保証：シート動作回数2回（待機時間30分中）
電池寿命：3年交換
充電時間：48時間（容量50％以下まで放電後）
電池種類：ニッケルカドミウム蓄電池（RB-1シリーズ）/ ニッケル・水素蓄電池（RX-2,RX-3）
