【電源を入れる前にＤＳＷ１の確認】

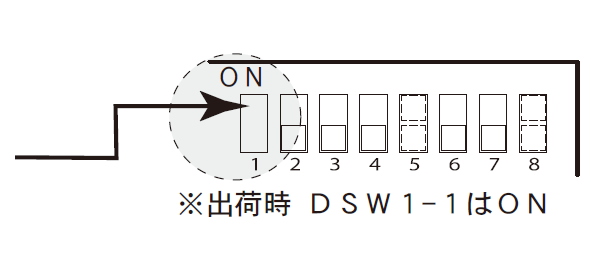

メイン基板内のディップスイッチDSW1-1がＯＮになっている事を確認します。

制御盤内のブレーカをＯＮにします。設定ボタンを５秒以上長押ししてください。

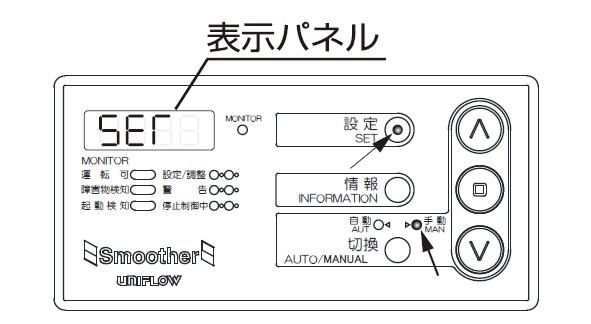

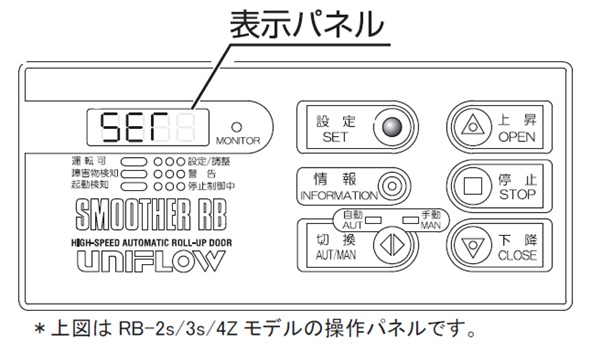

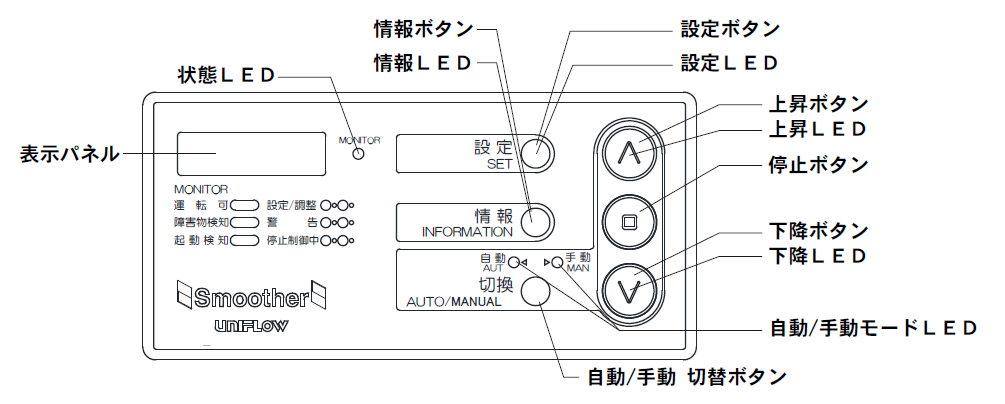

制御盤上の表示を確認してください。（２ヶ所）
① 表示パネル：ＳＥＴ表示
② 設定ＬＥＤ：点灯

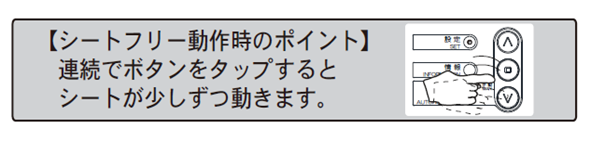

※ＳＥＴ表示の時は、シートフリー動作になります（上昇ボタン/下降ボタンを押している間シート動作します）。
※設定ボタンを長押ししても表示パネルがＳＥＴ表示に切替らない場合、自動モードになっています。切換ボタンを押し手動モードＬＥＤの点灯を確認し、再度設定ボタンを５秒以上長押ししてください。

[SET1:上限位置の設定]

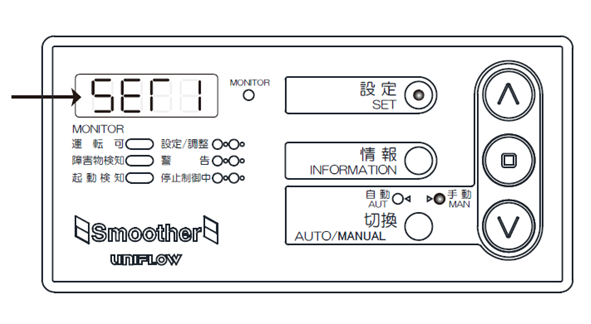

停止ボタンを押すと表示パネルがＳＥＴ→ＳＥＴ１に切替わります。
①下降ボタンを押してシートを本体ボックス下端から２００ｍｍ程下げてください。
②上昇ボタンを少しずつ押しながら上限位置を設定します。

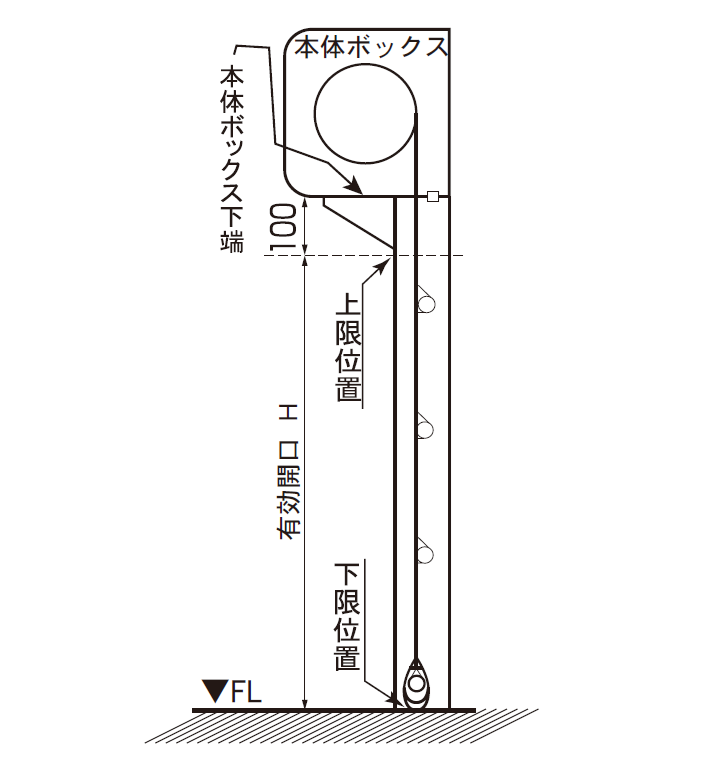

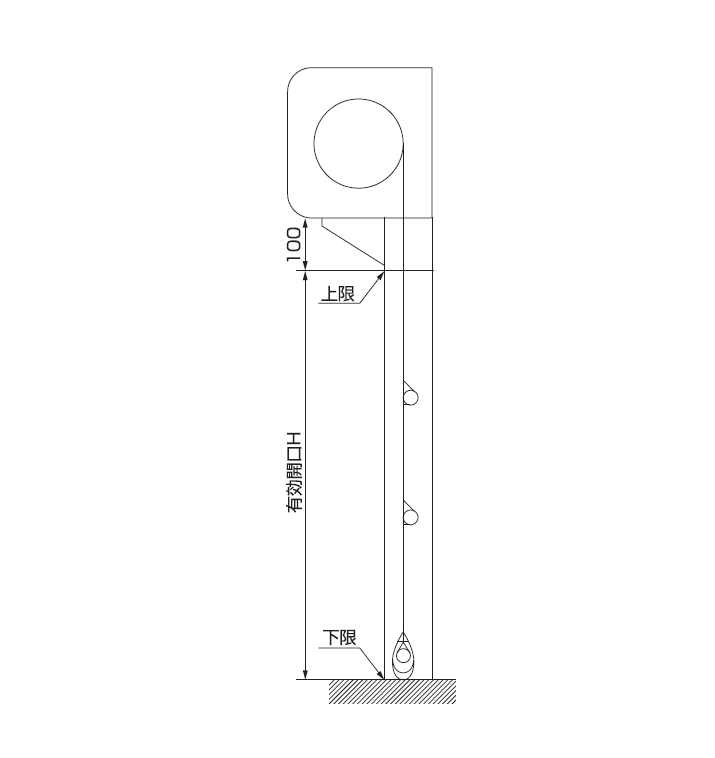

　上限位置は、「本体ボックス下端から約１００ｍｍ下がり」に合わせてください。
　上昇ボタンを離した時に停止し、上限位置を決定します（１秒間ブザー音）。
※上限位置を再調整する場合には、再度①②にて設定してください。

[SET2:下限位置の設定]

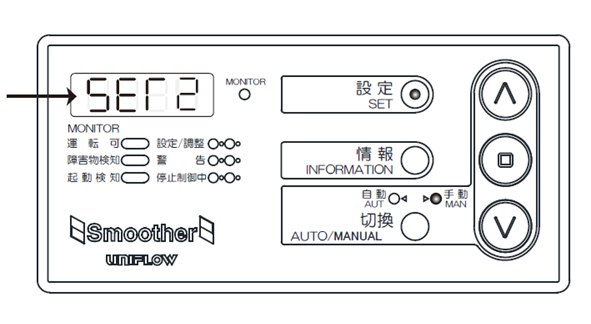

停止ボタンを押すと表示パネルがＳＥＴ１→ＳＥＴ２に切替わります。
③下降ボタンを押してシートを下降させ、ＦＬから２００ｍｍ程上の位置で停止させてください。
④下降ボタンを少しずつ押しながら下限位置を設定します。
　下限位置は、「ＦＬ」に合わせてください。
　下降ボタンを離した時に停止し、下限位置を決定します（１秒間ブザー音）。
※下限位置を再調整する場合には、再度③④にて設定してください。

設定ボタンを押すと、通常動作モードに移行します。

ＳＥＴ１/ＳＥＴ２が完了しないと、通常動作モードへ移行しません。

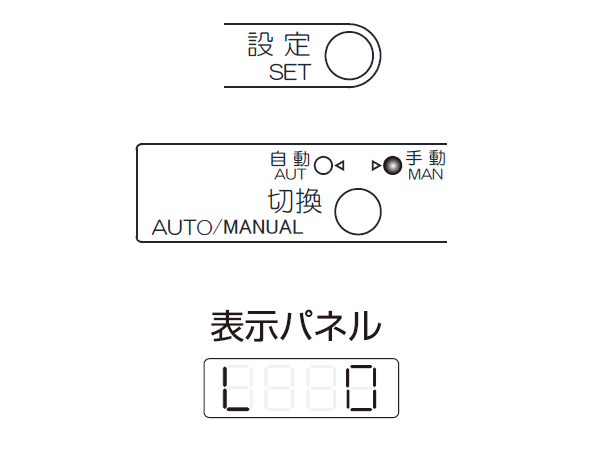

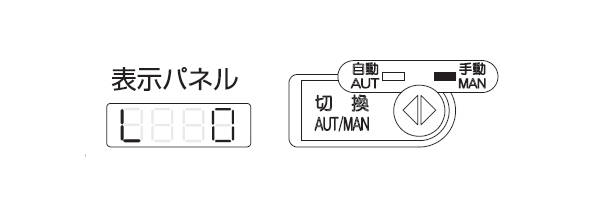

設定ＬＥＤ：消灯、 手動モードＬＥＤ：点灯、表示パネル：Ｌ 0
が表示することを確認してください。

手動モードにてシートを２～３回上昇 ・ 下降させて異常がない事を確認してください。
上限 ・ 下限停止位置が希望する位置で停止しない場合は、 再設定してください。

【シート上昇時に中間パイプや下段パイプが振幅により本体ボックスに干渉する場合、上昇減速時間(ＶＲ４)を調整し干渉しない時間に設定してください】

【電源を入れる前にＤＳＷ１の確認後ブレーカーをＯＮ】

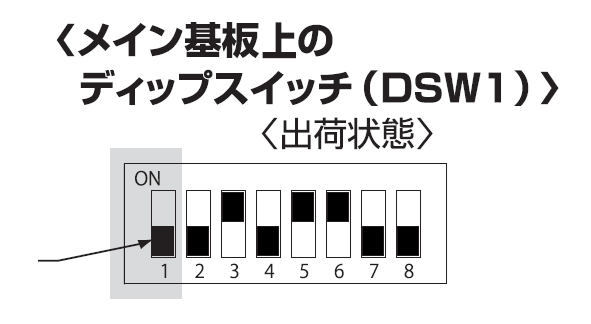

メイン基板内のディップスイッチＤＳＷ１－１がＯＦＦになっている事を確認します。
（ＤＳＷ１－１は出荷時ＯＦＦ設定です）

制御盤内のブレーカをＯＮします。 操作パネル上の表示を確認ください（2ヶ所）。
①    表示パネル：ＳＥＴ表示
②    設定ランプ：点灯
※ＳＥＴ表示の時は、シートフリー動作になります。
・上昇ボタンを押し続ける間上昇し、下降ボタンを押し続ける間下降する。
注意 ：巻込み・逆巻きにならないよう、シートの位置を確認して操作してください。
　　　 シートを本体ボックスより３００mmほど下げてください。

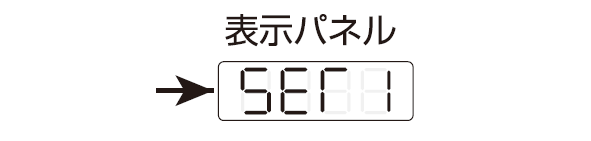

停止ボタンを押すと表示パネルがＳＥＴ→ＳＥＴ１に切替わります。

[SET1:上限位置の設定]
・上昇ボタンを押し続ける間上昇し、ボタンを離した時に停止し、上限点を記憶します（上限位置の決定）。1秒ブザー音がします。
※上限位置を再調整する際は、下降ボタンを押して本体ボックス下端よりシートを３００mmほど下げてから（ボタンを離せば停止します）再度上記と同じ手順で行うと調整出来ます。
※上限位置は本体ボックスから１００mmより下で上限点を合わせてください。

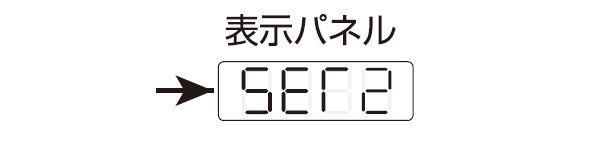

停止ボタンを押すと表示パネルがＳＥＴ１→ＳＥＴ２に切替わります。

[SET2:下限位置の設定]
・下降ボタンを押し続ける間下降し、ボタンを離した時に停止し、下限点を記憶します (下限位置の決定) 。1秒ブザー音がします。
※下限位置を再調整する際は、上昇ボタンを押して床からシートを３００mmほど上げてから (ボタンを離せば停止します) 再度上記と同じ手順で行うと調整出来ます。

設定ボタンを押すとランプが消灯し手動モードが点灯する事を確認ください。

※上限位置の設定の次に設定ボタンを押しても、 設定モードＯＦＦ にはなりません。下限位置の設定の後でないと完了にはなりません。
※上限位置／下限位置の設定が完了しない条件では、 通常モードへは移行しないので注意してください。
