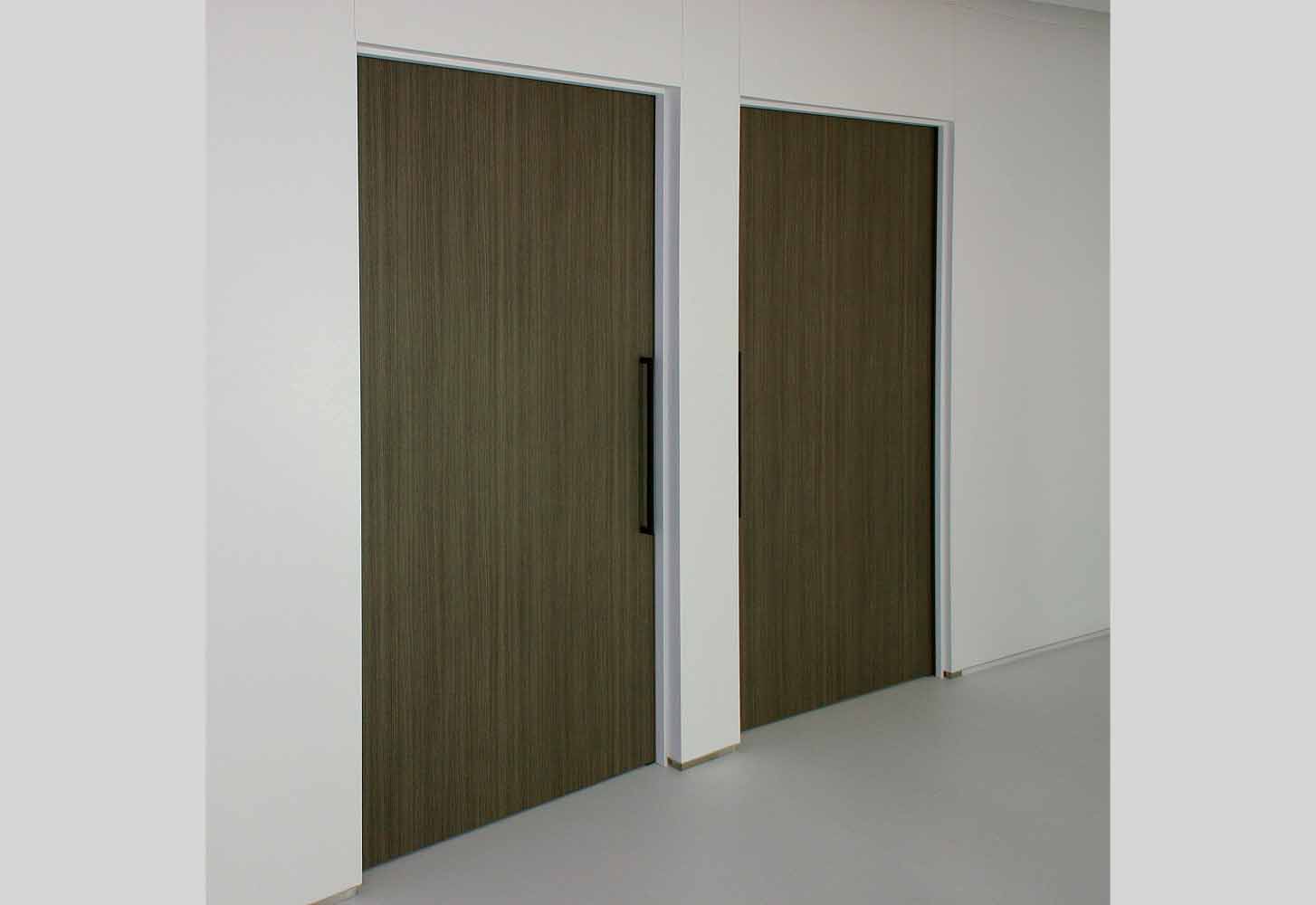

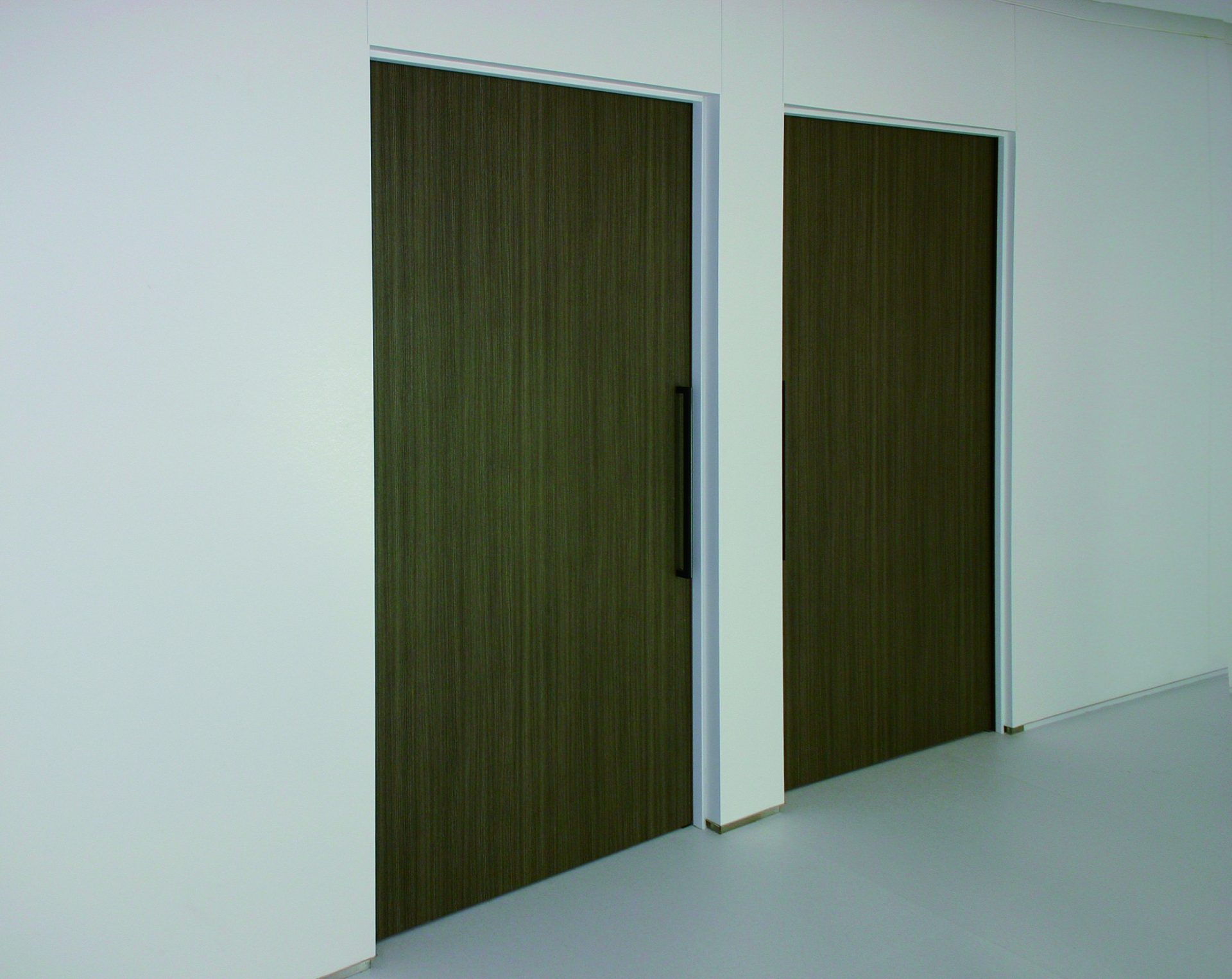

壁収納タイプ KB/KBF-J/KBW

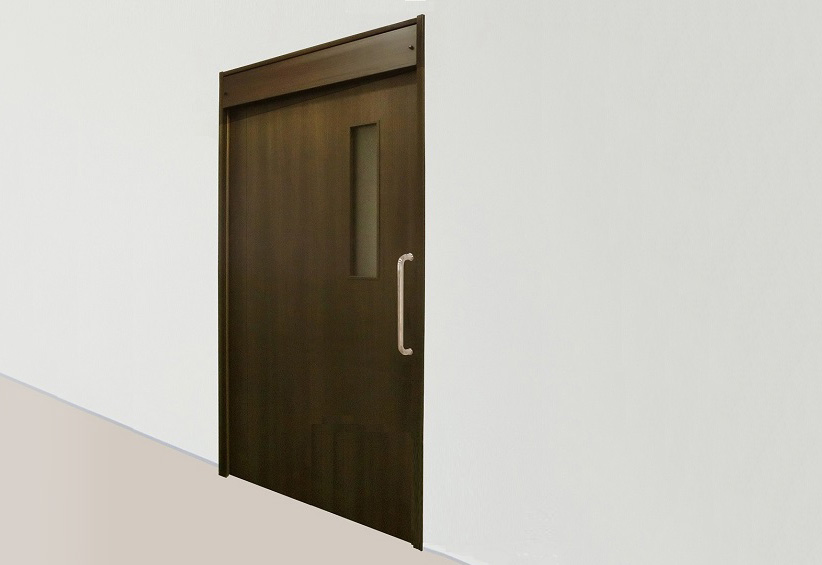

※写真の取っ手は特注です。
概要
KB仕様
- 製作寸法（mm）
-
有効開口幅：AW600 ~ 1500（片引）／1200 ~ 3000（引分）
有効開口高：H1200 ~ 2500（片引／引分）
標準窓：W340,640,940 × H640
（窓Wは有効開口Wによる）
- 引残し（mm）
-
110
- 扉厚（mm）
-
39
- 材質
-
ドア本体：ペーパーコア
- 表面材
-
カラー鋼板0.6t（アイボリー）／アルミニウム0.8t／電気亜鉛メッキ鋼板0.6t／ステンレス0.8t
- 戸当たりゴム
-
PVC押出し（塩化ビニル樹脂）
- 窓／窓枠
-
アクリル板5.0t（透明）／アルミニウム合金押出形材
- 標準金物
-
ステンレス取手25φ L=450
KBF-J仕様 *防火設備（例示仕様）
- 製作寸法（mm）※
-
有効開口幅：
AW600 ~ 1200（カラー鋼板）（片引）
AW600 ~ 1350（ボンデ鋼板）（片引）
AW600 ~ 1045（SUS）（片引）有効開口高：
H1800 ~ 2100（片引）標準窓：
W384,484,584,784 × H584
（窓Wは有効開口Wによる）
- 引残し（mm）
-
115
- 扉厚（mm）
-
39
- 材質
-
ドア本体：水酸化アルミニウム無機シートコア
- 表面材
-
カラー鋼板0.6t（アイボリー）／電気亜鉛メッキ鋼板0.8t／ステンレス0.8t
- 戸先
-
ステンレスC型チャンネル
- 窓／窓枠
-
網入りガラス（透明）6.8t／スチール
- 標準金物
-
ステンレス取手25φ L=450
※Wは表面材の種類により寸法が異なります。
※DW×DH＜3㎡となります。
※「避難時の通行の用に共する部分」に設備する場合にはAW750以上かつH1800以上である必要があります。
KBW仕様（木製建具）
- 製作寸法（mm）
-
有効開口幅：AW600 ~ 1350（片引）
有効開口高：H1200 ~ 2350（片引）
- 引残し（mm）
-
110
- 扉厚（mm）
-
36
- 材質
-
ドア本体：LVL+ペーパーコア
- 表面材
-
化粧シート貼りMDF（一般）
化粧シート貼り酸化マグネシウム板（不燃）
- 戸先ゴム
-
PVC
- 窓枠／ガラリ（オプション）
-
木製（表面材カラーと同色）
- 標準金物
-
ステンレス取手25φ L=450
*KBW （一般仕様）の窓/ガラリはオプションです。また、不燃仕様には窓やガラリの取付けはできません。
おすすめ用途
介護施設、クリニック
特徴
扉が壁の内部に収納され、
納まりの意匠性が高い壁収納タイプ
戸袋スペースが不要でスッキリとした外観に仕上がります。上部カバーはネジを外すだけで開けられるのでメンテナンスも簡単。自動閉鎖機構は傾斜レール式です。
●KB ：基本となる壁収納タイプ
●KBF-J：防火設備（例示仕様）
・平成12年建設省告示第1360号が定める構造を用いた防火設備
※例示仕様の防火設備に認定書はありません
●KBW ：木製建具仕様
・表面材カラーは標準で6種類
・不燃仕様での製作も可能
